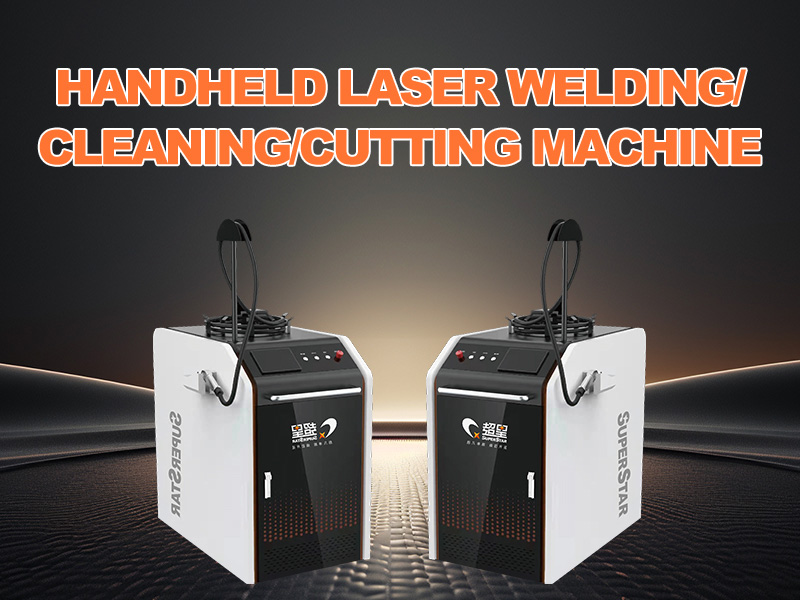

Macchina portatile per saldatura/pulizia/taglio laser
Macchina per saldatura/pulizia/taglio laser portatile. Questa è una saldatrice laser a fibra da 1500 W. È ampiamente usato per la saldatura dei metalli. La macchina è di buona qualità e la precisione della saldatura è elevata. La velocità di saldatura è elevata, 2-3 volte più veloce rispetto alla saldatura tradizionale. Saldatura liscia e bella, senza trattamento secondario, con risparmio di tempo e costi.
Modello:CX-1500
Invia richiesta
Descrizione del prodotto
Macchina portatile per saldatura/pulizia/taglio laser
Introduzione al prodotto
La "saldatrice laser portatile" è composta da un armadio integrato, laser a fibra, sistema di circolazione dell'acqua di raffreddamento, sistema di controllo laser e una testa di saldatura portatile.
Questo prodotto è ampiamente utilizzato in processi di saldatura complessi e irregolari in settori quali armadi, cucine, ascensori per edifici, scaffali, caldaie, parapetti per porte e finestre in acciaio inossidabile, scatole di distribuzione, mobili in acciaio inossidabile, ecc., sostituendo perfettamente la tradizionale saldatura ad arco di argon.
Caratteristiche dell'attrezzatura
Quattro in uno per saldatura/pulizia della ruggine/taglio/pulizia delle giunture
Cabinet integrato con vantaggi unici come ingombro ridotto, mobilità flessibile e forte funzionalità;
Giunto di saldatura a oscillazione singola portatile, dotato di cavo QBH in fibra ottica da 5 m-10 m;
Applicazione flessibile, in grado di soddisfare diverse esigenze di saldatura;
La modalità operativa portatile, dotata di un ugello di saldatura dedicato, può saldare qualsiasi parte del pezzo in lavorazione con qualsiasi angolazione;
Dotato di un meccanismo di alimentazione del filo a doppia trasmissione, può fornire fili di saldatura con specifiche da 0,8 a 1,6 per risolvere saldature di grandi dimensioni;
Adatto a vari requisiti di processo di pezzi, saldati in un'unica formazione, con piccola deformazione, soddisfacendo i requisiti di prodotti di alta qualità;
Saldature bellissime, nessuna cicatrice di saldatura e nessuna necessità di successiva lucidatura;
La saldatura è salda e la resistenza del cordone di saldatura raggiunge o addirittura supera quella del legno stesso;
Adatto per saldatura di testa, saldatura a sovrapposizione, saldatura di angoli interni ed esterni, saldatura ad arco circolare, saldatura di forma irregolare, ecc.;
Esclusiva funzione di protezione operativa di sicurezza laser per garantire la sicurezza degli operatori durante il lavoro;
L'elevata velocità di saldatura, 3-4 volte più veloce della saldatura tradizionale, e una macchina possono far risparmiare almeno 2 saldatori all'anno;
Facile da apprendere e rapido da utilizzare, con basse barriere tecniche per gli operatori e costi di manodopera inferiori;
Software operativo multilingue.
|
Potenza in ingresso |
220 V±10% CA 50/60 Hz |
|
Ambiente di installazione |
Piatto, nessuna vibrazione e impatto |
|
Temperatura dell'ambiente di lavoro |
10~40℃ |
|
Umidità dell'ambiente di lavoro |
＜70% |
|
Metodo di raffreddamento |
Raffreddamento ad acqua |
|
Lunghezza d'onda applicabile |
1064 nm（±10 nm） |
|
Potenza applicabile |
≤3000W |
|
Collimazione |
D16*4.5/F60 |
|
Messa a fuoco |
D20*4.5/F150 |
|
Riflesso |
30x14xT2 |
|
Specchio protettivo |
D18*T2 |
|
Massima pressione dell'aria |
15Bar |
|
Campo di regolazione verticale della messa a fuoco |
±10 mm |
|
Larghezza di scansione per la saldatura |
Standard 0~6mm (Disponibile 0~8mm) |
|
Larghezza di scansione per la pulizia |
F150-0~30mm |
|
F400-0~70mm |
|
|
F800-0~120mm |
|
|
Peso della testa |
0,75 kg |
Configurazione
|
NO. |
Nome |
Produttore |
|
1 |
Sorgente laser |
Dire |
|
2 |
Macchina raffreddata ad acqua |
Hanli |
|
3 |
Testa di saldatura |
Zuppa 21T/23T |
|
4 |
Sistema di controllo |
Chaoqiang |
|
5 |
Alimentatore filo |
Chaoqiang |
Parametri
|
Sorgente laser |
Lunghezza d'onda del laser |
1070 nm |
|
Massima potenza di uscita del laser |
1500 W/2000 W/3000 W |
|
|
Numero di uscite in fibra ottica |
Separare |
|
|
Modalità di emissione luminosa |
continuo |
|
|
Lunghezza della fibra |
10m |
|
|
Raggio di curvatura della fibra |
200mm |
|
|
Consumo energetico dell'intera macchina |
≤5kW |
|
|
Stabilità complessiva della potenza |
±1% |
|
|
Domanda di elettricità |
220 V/50/60 Hz |
|
|
Intervallo di temperatura operativa |
10—40 ℃ |
|
|
Intervallo di temperatura del raffreddamento ad acqua del laser |
25-28℃ |
|
|
Metodo di raffreddamento |
Raffreddamento ad acqua |
|
|
Peso della testa di saldatura laser portatile |
≤1 kg |
|
|
Mirare e posizionare |
Indicazione della luce rossa |
|
|
refrigeratore d'acqua |
Refrigerante |
R32A |
|
Precisione della filtrazione dell'acqua circolante |
50um |
|
|
fonte |
220 V/60 Hz |
|
|
Rumore di corsa |
<70dB |
|
|
Intervallo di temperatura operativa |
10-35 ℃ |
|
|
Funzione di protezione/allarme automatico |
Temperatura, portata, livello del liquido |
Lista imballaggio
|
NO. |
Nome |
QUANTITÀ |
Nota |
|
1 |
Saldatrice laser |
1 set |
Potenza (kw): ≤5 |
|
2 |
Lenti protettive di ricambio |
5 pezzi |
18X2 |
|
3 |
Ugello per saldatura in rame |
1 scatola |
|
|
4 |
Ugello di alimentazione del filo |
4 pezzi |
0.8,1.0,1.2,1.6 |
|
5 |
Occhiali |
1 set |
|
|
6 |
Alimentatore filo |
1 set |
|
|
7 |
Tubo di alimentazione del filo |
1 pezzo |
|
|
8 |
Ruota di alimentazione del filo |
4 pezzi |
2 sulla macchina, 2 per la preparazione |
|
9 |
Cavo di rete |
1 pezzo |
|
|
10 |
Cavo della porta seriale 232 |
1 pezzo |
|
|
11 |
Cavo seriale da USB a 232 |
1 pezzo |
|
Elenco delle parti vulnerabili
|
NO. |
Nome |
Modello |
Unità |
Frequenza di sostituzione suggerita (unità/settimana) |
Produttore |
|
1 |
Lente protettiva |
18*2 |
pezzo |
In base all'utilizzo |
personalizzazione |
|
2 |
Ugello per saldatura in rame |
Chaoqiang |
pezzo |
In base all'utilizzo |
Wuxi Chaoqiang Weiye Technology Co., Ltd |
Campione
Può essere utilizzato per saldare alluminio 1,0 mm-4 mm, acciaio inossidabile 1,5 mm-6,0 mm,
acciaio al carbonio 1,5 mm-6,0 mm, lamiera zincata 1,2 mm-5,0 mm, ecc
