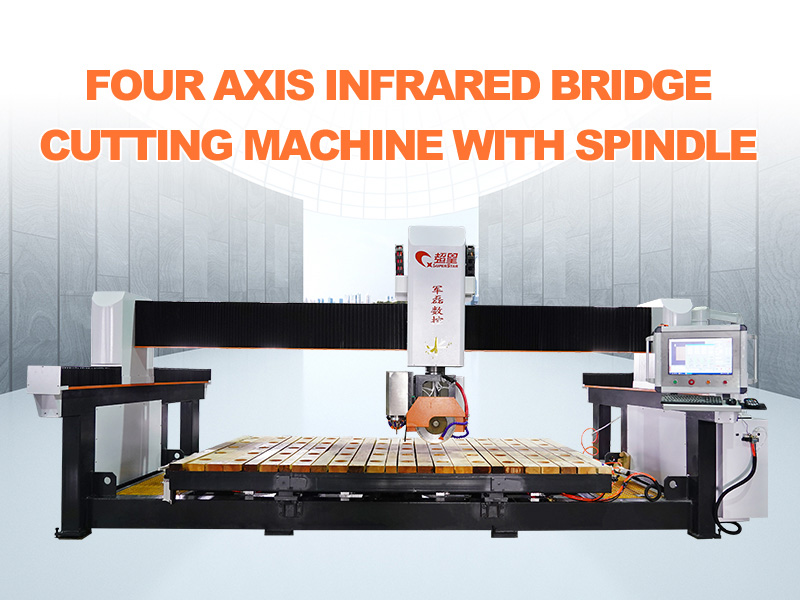

Tagliatrice a ponte a infrarossi a quattro assi con mandrino
La tagliatrice a ponte a infrarossi a quattro assi con mandrino è ampiamente adatta per la lavorazione di granito, marmo, pietra artificiale, lastre e altri tipi di pietra. La testa della macchina può oscillare a qualsiasi angolazione e può tagliare la piastra con qualsiasi angolazione e forma. Inoltre, la macchina per il taglio della pietra può anche tagliare la piastra grande con smussatura a 45°, aprendo il foro della vasca, il foro della stufa e il taglio diagonale.
Modello:CX-3220
Invia richiesta
Descrizione del prodotto

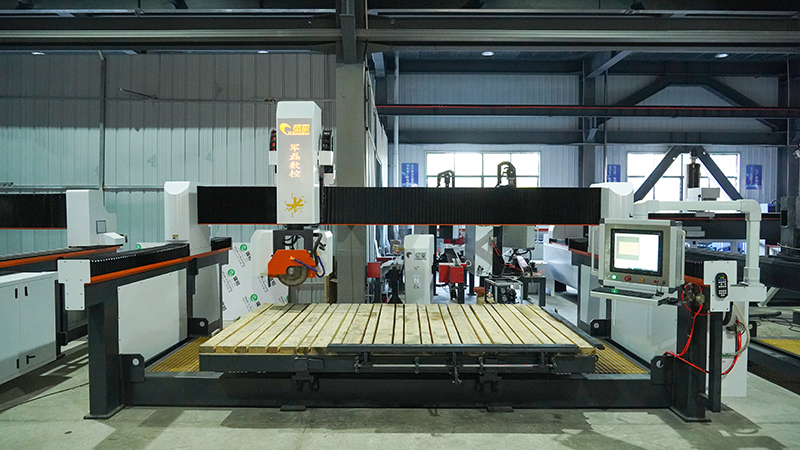

Tagliatrice a ponte a infrarossi a quattro assi con mandrino
Caratteristica del prodotto:
1. La testa della macchina può oscillare con qualsiasi angolazione e può tagliare la lamiera con qualsiasi angolazione e forma: taglio orizzontale, taglio longitudinale, taglio ad arco, taglio ellittico e taglio rotondo. La macchina può essere utilizzata anche per la bordatura a rilievo.
2. Oltre alla sagoma di taglio può tagliare anche il piatto grande con smussatura a 45°, apertura foro vasca, foro fornello e taglio diagonale
3. La piattaforma può essere ruotata di 85°, il che è comodo per il carico e lo scarico.
4. Nessuna operazione complicata, basta inserire i dati nel sistema di controllo
Dotato di un dispositivo a mola, che può lucidare il foro del tavolo e la superficie di taglio.

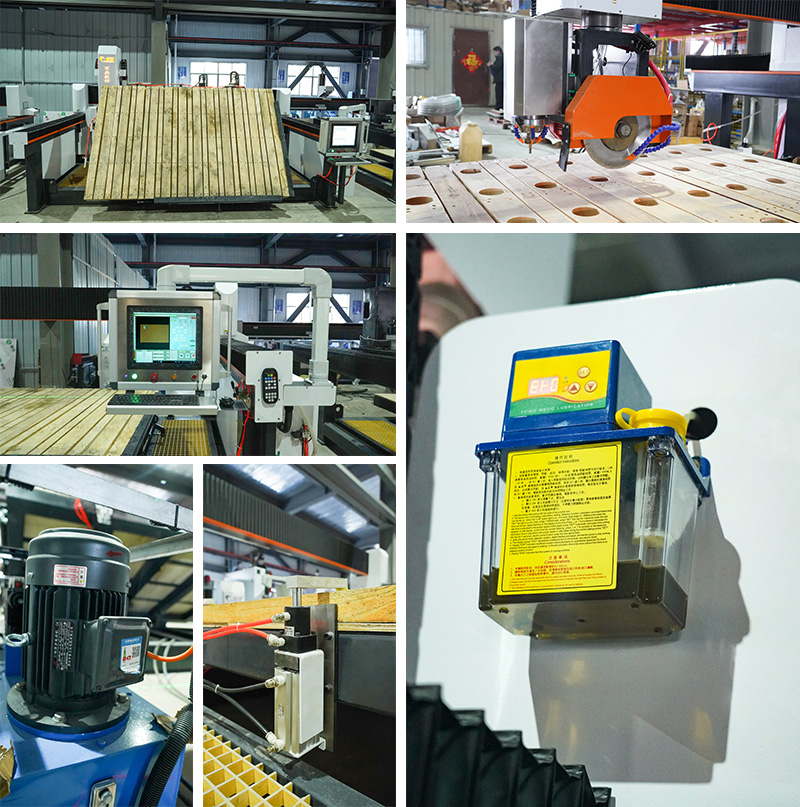

Immagine del dettaglio:
Specifica:
|
Modello |
Tagliatrice a ponte a infrarossi a quattro assi con mandrino |
|
Dimensioni di elaborazione: asse X |
Dimensione orizzontale 3200mm |
|
Dimensioni di elaborazione: asse Y |
Dimensione longitudinale 2000mm |
|
Diametro della lama |
350mm |
|
Struttura del letto |
Saldatura senza soluzione di continuità, trattamento di invecchiamento, lavorazione con fresatrice a cinque lati |
|
Trattamento superficiale |
Spruzzatura di plastica ad alta temperatura per evitare che la vernice cada |
|
Spessore di taglio |
Entro 50 mm |
|
Sistema di controllo |
Sistema di controllo personalizzato a quattro assi Chengdu 70 |
|
Angolo di ribaltamento della piattaforma |
0-85 gradi |
|
Angolo di rotazione della testa |
0-360 gradi |
|
Angolo di inclinazione del naso |
45 gradi |
|
Potenza del mandrino collegata |
Mandrino ad alta velocità da 7,5 kW, da 0 a 24000 giri/min |
|
Con inverter mandrino |
Invertitore da 7,5 kW |
|
Banco da lavoro |
Sollevamento idraulico, tavolo in legno ispessito, piatto pressore pneumatico maggiorato |
|
A livello di programmazione |
Modificare i dati direttamente nel sistema operativo |
|
Motore di taglio |
Motore di taglio dedicato da 11KW, impermeabile e resistente alle alte temperature |
|
Velocità di taglio |
0-3000 mm/min a seconda dello spessore della pietra |
|
Metodo di trasferimento |
unità a cremagliera |
|
Modalità di guida |
Taiwan ha importato una guida quadrata da 30 + una vite a ricircolo di sfere 3210 ad alta precisione importata |
|
Metodo di controllo |
5 set di macchine per accelerazione e decelerazione con servocomando puro Eura ad alta precisione da 1,3 kW |
|
Appendice |
Una stazione idraulica, una lama per sega per pietra al quarzo |
|
Lubrificazione |
Riempimento olio automatico elettrico |
|
Imballaggio |
Imballaggi in plastica (film estensibile cotone perlato) |
|
Misurare |
Lunghezza 5700mm Larghezza 3230mm Altezza 3000mm |
|
Peso |
circa 4 tonnellate |
È adatto per il taglio, il taglio trasversale, il taglio longitudinale, la smussatura, l'arrotondamento e altre lavorazioni di forma speciale di granito, lastre di marmo, pietra artificiale, lastre di roccia e altri tipi di pietra.
